老化工程項目

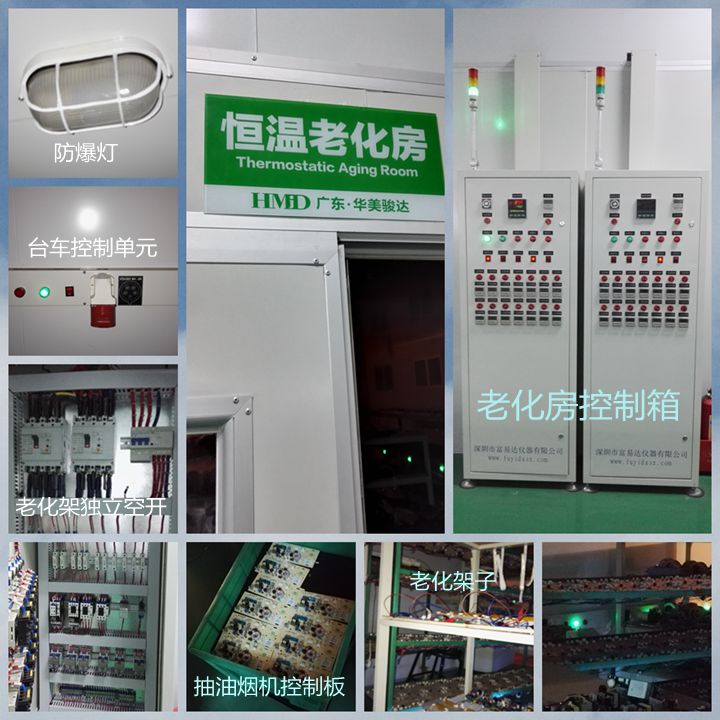

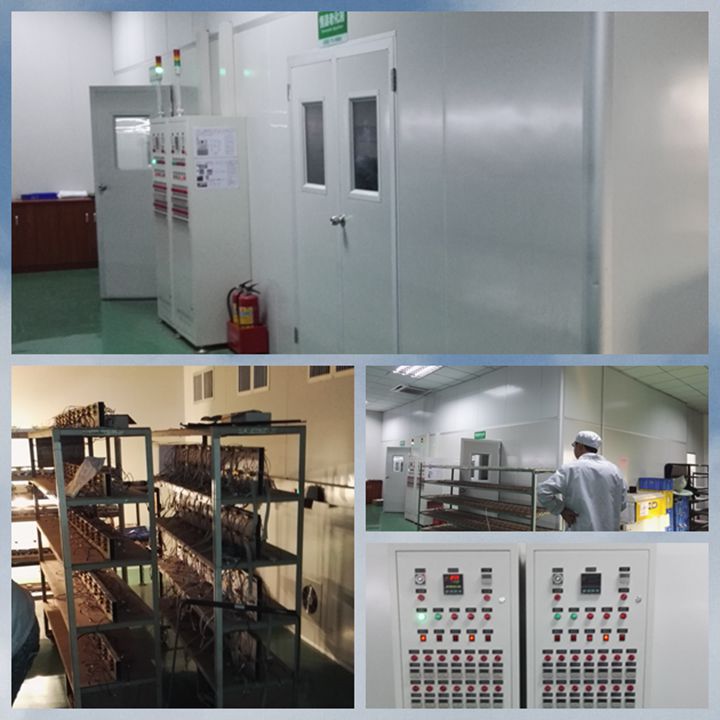

家用電器控制板老化房 ——ORT47m3-2間

總電量需求

老化房本體：加熱約24KW，老化房總配電約48KW；

結

構

內尺寸

D5500mm×W3925mm×H2200mm，2間，每間容積51m3

場地尺寸

D5600mm×W8000mm×H2250mm

大門尺寸

1500W×2000H（單開門，帶觀察窗，尺寸350mm×500mm）

庫體材質

50T厚雙層彩鋼巖棉板

固定方式

連接處采用專用連接鋁材

性

能

溫度范圍

室溫～70℃±3℃，升溫時間：室溫到70℃大約需30分鐘（空載）

溫度精度

±0.5℃

溫度偏差

±3℃（空載測試）；

升溫方式

循環風道內裝有電熱管加溫，采用溫度模塊配合固態繼電器SSR動作

降溫方式

抽風降溫，啟動過熱排風配置的離心風機對外排風，可以實現快速降溫；

超溫排風

1、超溫時，排風馬達啟動，熱風由排熱風機排至室外；

2、自動排風模式：控制系統設計了默認自動排風方式，當實際溫度高于設定溫度3℃（該值可自行設置），啟動自動排風系統；

3、手動排風模式：面板設計了獨立手動排風開關，可以手動開啟排風（方便操作人員進出），當排風打開時，設備自動停止加熱，運風正常工作

溫度檢測

室內1點溫度檢測、1點超溫保護、4點溫度監控；

安全保護裝置及報警

1、控制電源加保險及熱過載繼電器

6、設置蜂鳴器及三色報警燈

2、超溫報警 + 溫度上限報警

7、加熱器EGO（防止加熱器失控）

3、鼓風機過載、過熱、缺相保護

8、煙霧報警

4、電熱采用無風切電過熱保護

9、嚴格執行國家電工安全標準，布線規范，及各接線端口均有明確標識

5、可靠的接地和漏電保護裝置

控

制

溫度控制系統

采用歐姆龍品牌E5AC溫度控制器；

溫度控制方式

PID為控制核心，通過繼電器實現自動控制功能

時間控制方式

集成時間控制功能，時間控制分成“溫到計時”和“按鍵計時”2中模式

溫度計時：指溫度達到設定值后，系統自動開始計時，記錄恒溫時間；

按鍵計時：指設備開機，按計時鍵，設備就開始計時，記錄工作總時間；

產

品

供

電

線槽及插座

1、產品老化需要供電，電源插座集成到老化房內部線槽上，線槽離地1.2m；

2、插座位于老化房內左右2個面，共14組電源（AC220V\16A）

交流插座

產品老化需要交流供電：AC220V 16A，數量14個工位

時序控制

每個臺車獨立計時，時間到切斷該插座的電源；

14個臺車獨立計時，計時器位于控制面板上。
