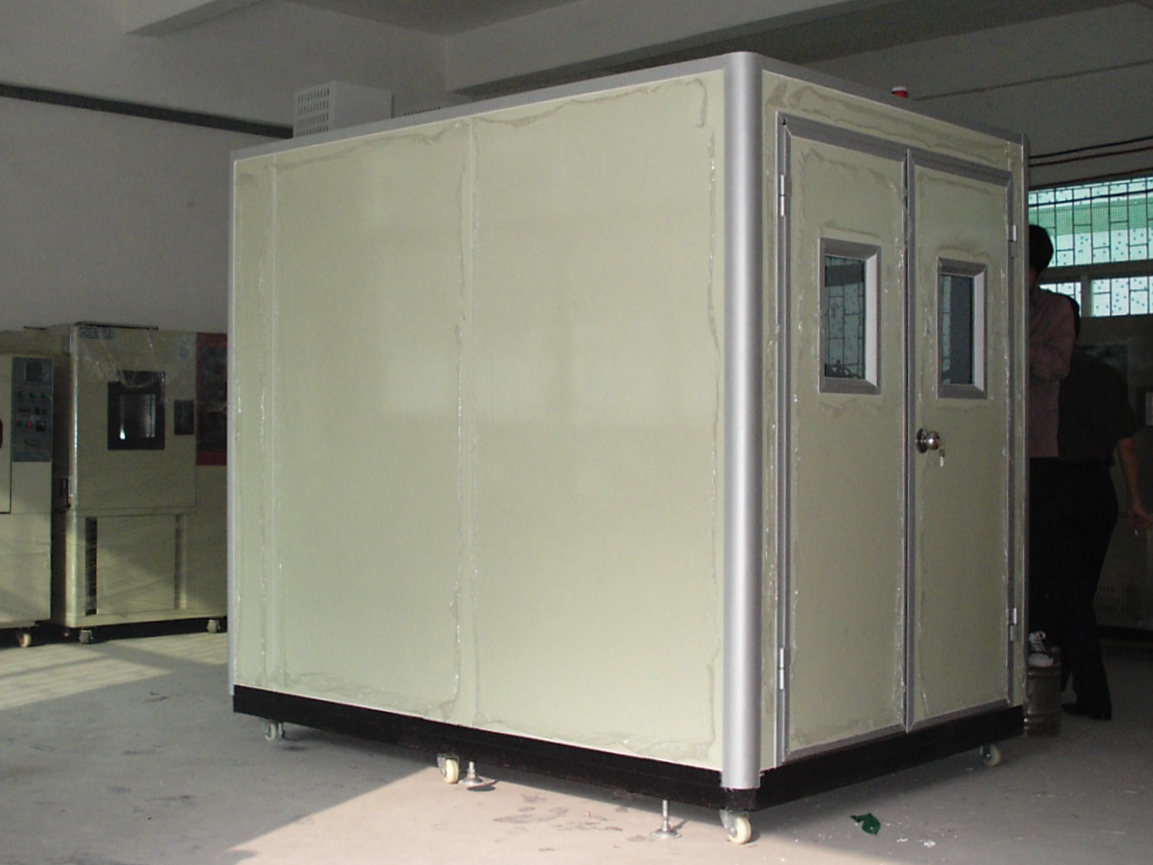

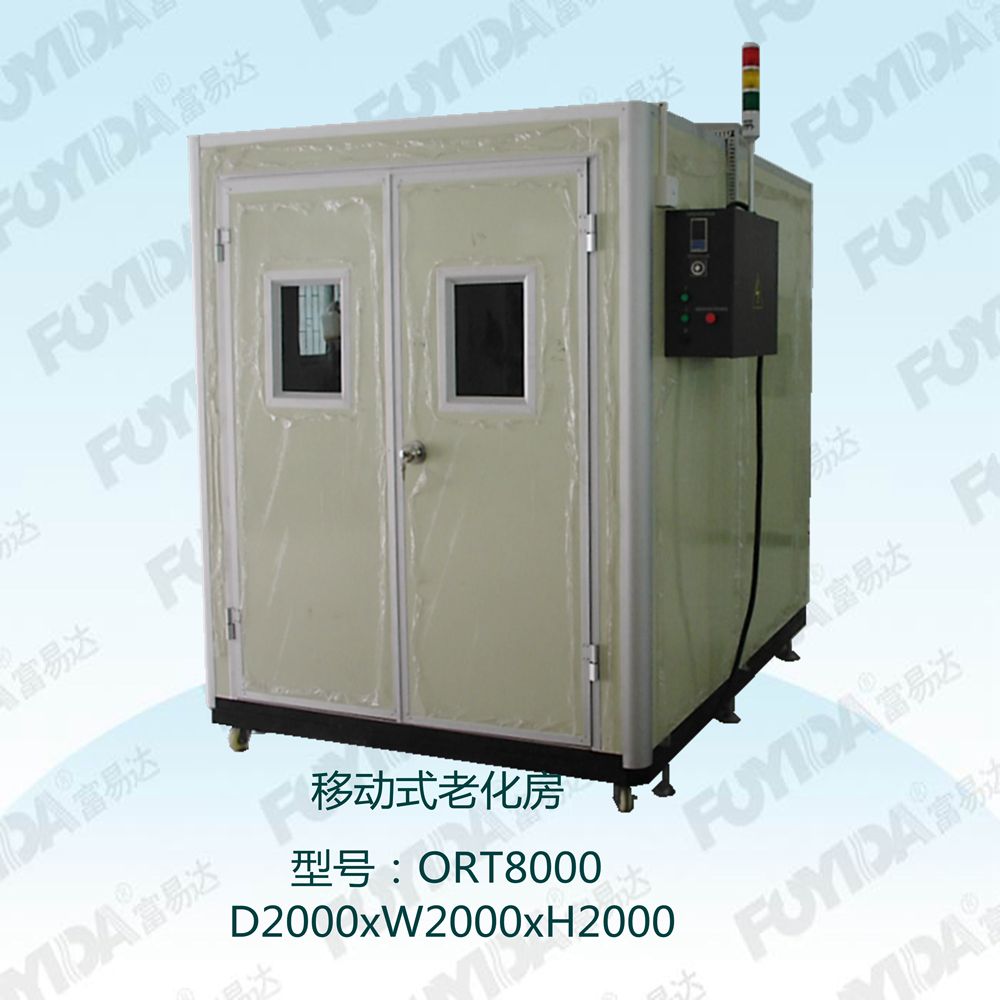

移動式老化房ORT8000

參照國標GB2423.2-89《電工電子產品基本環境試驗規程 試驗B：高溫試驗方法》和根據貴司工程、技術要求我們?yōu)橘F公司設計如下方案，配有獨立功能電器控制柜，老化所需時間、溫度、各類操作開關可在一個控制電柜上操作。
基本思路:移動式老化房的安全性占首位，其次是牢固性，最后才是移動式老化房的性能和溫度的恒溫效果、溫度的均勻性。具體性能及設計思維如下：

一、本移動式老化房的特性：
1. 平衡調溫控制系統,以PID 方式控制SSR,使系統之加熱等于熱損耗量,故能長期穩定使用.
2. 自整定 PID 閉環控制,自動加熱調整系統，升降溫速度快速、平穩、均勻，為使用者節約寶貴時間.
3. 精準控制、SSR 控制讓移動式老化房?jī)?nèi)溫度更均勻；手動、自動、多功能排氣控制方式，確保及時準確更換移動式老化房?jī)?nèi)空氣保證移動式老化房安全運行。
4. 老化時間、溫度自由設定，實時顯示各設備運行狀態；顯示系統當前警報信息；超溫聲光報警，無風或風機故障停電保護；老化狀態三色指示。

二、 本移動式老化房的性能:
1. 溫度范圍: 室溫～70℃±3.0℃（常用溫度45℃）.
2. 溫度控制精度:±1℃.
3. 溫度均勻度:±3.0℃.
4. 正常升溫時間:由常溫升至45℃小于40 分鐘非線性空載.
※溫度變化速率為空氣溫度平均變化速率,而非產品溫度變化速率.

三、本體設計（移動式老化房結構）：

1、本體系統外殼保溫材料選用巖棉彩鋼板制作，大門也采用彩鋼板制作、內部層板采用不銹鋼方通焊接制作。
2、加熱器放置于移動式老化房底部循環風道中，四周加防火隔熱材料。采用PID 溫度模塊配合SSR 控制，溫度到達產品所需要溫度后，根據室內溫度波動自動調節加熱功率大小，配合保溫庫板的保溫性，使室內溫度精確穩定在所設定溫度數值。
3、溫度范圍為：室溫~70℃±3℃（可調），升溫時間為40min 以內。溫度穩定以后，循環風系統繼續工作，以保證各產品層溫度均勻、穩定。

四、電控及安全設計：
1、電控設計參照《低壓配電設計規范》GB50054-95，《供配電設計規范》GB50052-95, 《電氣裝置安裝工程接地裝置施工及驗收規范》GB50169-92，使電控設計標準化。
2、采用三相五線制（帶地線）配線，合理分配主電供電，避免偏相或接地問題引發事故。
3、控制系統集成老化功能設計，設計功能控制電柜；老化所需時間、溫度、各類操作可直接在電柜面板上操作?？勺杂稍O(shè)定老化總時間、老化溫度等，老化時間到自動切斷循環風機、電熱等電源；同時黃色警示燈亮起，告知老化完畢；且能實時顯示移動式老化房工作狀態、溫度。
4、老化過程可全自動控制，具有部分異常自處理功能，讓操作自動化、簡單化。
a、老化總時間控制?？勺杂稍O(shè)定老化總時間，老化時間到自動切斷循環風機、電熱等電源；同時黃色警示燈亮起，告知老化完畢。
b、產品超溫保護控制，在溫度超過產品老化溫度上限時，自動切斷產品供電，以保護產品過溫老化，影響其性能；同時蜂嗚器報警、紅色警示燈亮起。溫度正常自動恢復供電。
c、加熱器PID 溫控模塊控制。采用SSR 配套使用，溫度到達設定溫度后，根據需要自動無級調節加熱器功率大小，器件無機械損耗且室內溫度穩定性高。
5、具有多重保護功能，安全可靠。
a、電加熱發熱管防干燒，風機故障或風管內溫度過高時自動切斷整個電源，同時警報器報警。
b、電加熱與風機聯動設計，風機未能啟動時加熱器無法單獨啟動。
c、加熱器防MC 粘連設計。固態繼電器SSR 無觸點輸出關斷，無機械動作、損耗，杜絕一切意外。
d、加熱器連接采用耐高溫線材，200℃不燃燒。
e、室內安裝防爆型照明燈，提高燈泡壽命，防止燈泡爆破。
f、庫體采用難燃保溫材料，保溫性能好，安全系數高。
g、超溫聲光報警功能：老化過程中出現超溫狀況，則亮紅燈，蜂鳴器響起。
